    Modo Puente - Sin NAT

    Scheduled Pinned Locked Moved Español
    11 Posts 3 Posters 1.4k Views
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • A
      arymec
      last edited by

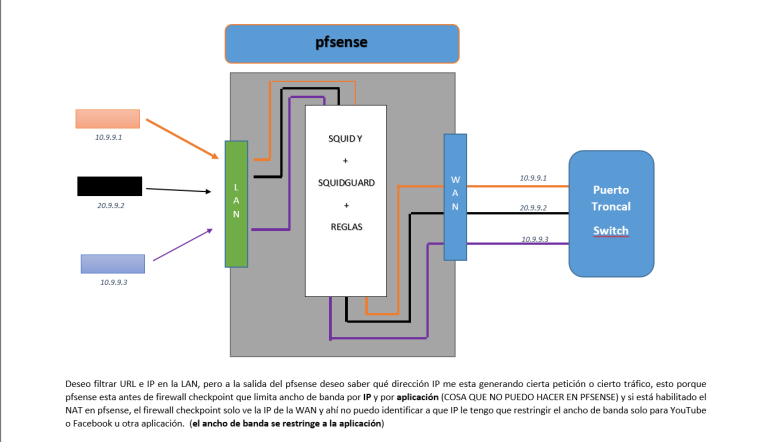

      Tengo el siguiente panorama en mi red, existen varias subredes en las cuales se tiene que dar acceso a diferentes usuarios a ciertos servicios y con cierto ancho de banda, la forma que actualmente se hace es con un firewall de la marca checkpoint en donde se crea una regla que limita el ancho de banda a 4 direcciones IP a 1 mega para YouTube y Facebook y 3 megas para trafico http, pero a otras 3 direcciones se le deben de dar 2 megas para YouTube y media share (compartición de archivos) y 4 megas para navegación http en general, y así para varias IP, es muy a granel, lo que se hizo fue implementar entre checkpoint y la LAN una caja con pfsense con servicio de proxy cache (squid) y squidguard para filtrado de contenido, y con esto quitarle carga de trabajo al firewall de checkpoint, todo funciona excelente y se vieron los resultados, pero se presenta el siguiente problema… Pfsense por default hace Nat de su LAN a la WAN, de tal manera que checkpoint ya no puede ver de que dirección vienen las peticiones porque todas salen de la dirección de la WAN y de esta forma no se pueden aplicar las reglas específicas para cada IP de la LAN, tengo entendido que con el modo puente se puede hacer esto pero no logro hacer que quede, aquí una imagen que representa lo que quiero hacer, de antemano agradezco sus comentarios.0_1539820267001_2018-10-17 15_39_16-Documento1 - Word.png

      1 Reply Last reply Reply Quote 0
      • perikoP
        periko
        last edited by

        Checkpoint es quien administra tus enlaces segun veo, pfsense es solo un equipo donde manejas servicios como squid o tambien administra enlaces?

        Si pfsense solo brinda el servicio de proxy u otros a tu red, no requiere WAN solo LAN y en las opciones del firewall hay que deshabilita todo el filtrado y por lo tanto NAT, solo necesitas la LAN y listo.

        A ver si por ahi tu caso, saludos.

        Necesitan Soporte de Pfsense en México?/Need Pfsense Support in Mexico?
        www.bajaopensolutions.com
        https://www.facebook.com/BajaOpenSolutions
        Quieres aprender PfSense, visita mi canal de youtube:
        https://www.youtube.com/c/PedroMorenoBOS

        A 1 Reply Last reply Reply Quote 0
        • J
          j.sejo1
          last edited by

          Ummmm. Creo que es en el Squid.

          Si la petición llega al squid y el la vota con su IP, Entonces al squid hay que decirle que no enmascare la IP.

          Lee sobre: "X-Forwarded Header Mode" de SQUID

          Es lo que se me ocurre por los momentos.

          Saludos.

          Pfsense - Bacula - NagiosZabbix - Zimbra - AlienVault
          Hardening Linux
          Telegram: @vtlbackupbacula
          http://www.smartitbc.com/en/contact.html

          A 1 Reply Last reply Reply Quote 0
          • A
            arymec @periko
            last edited by

            @periko Gracias por tu ayuda, ya realizé la configuración que sugieres pero sigue igual, pero me di cuenta de algo, si en una computadora pongo como puerta de enlace la IP de la tarjeta LAN del proxy, ahi si me reconoce el trafico por IP (como me doy cuenta: en checkpoint genere una regla la cual bloque el trafico para la IP 10.9.9.250 y deje pasar el trafico a la IP 10.9.9.251, cuando coloco la IP .250 me bloquea, y cuando coloco la .251 me deja salir]) PERO.. el proxy no filtra nada, en pocas palabras no funciona, solo me esta enrutando , a pesar de que esta en modo transparente y que la subred esta agregada y esta escuchando en la tarjeta LAN y si el proxy lo pongo en modo explicito si filtra pero deja de enrutar.

            perikoP 1 Reply Last reply Reply Quote 0
            • A
              arymec @j.sejo1
              last edited by

              @j-sejo1 gracias por tu apoyo, ya lei sobre X-Forwarded Header Mode y caso extraño por ningún lado me reconoce la dirección origen el checkpoint

              1 Reply Last reply Reply Quote 0
              • perikoP
                periko @arymec
                last edited by

                @arymec si pfsense no es el gw de tu red, el modo-transparente no funciona, ya te distes cuenta, solo no-transparente te funcionara en la red.

                En tu pfsense, quien es el gw de tu interfaz LAN?

                Necesitan Soporte de Pfsense en México?/Need Pfsense Support in Mexico?
                www.bajaopensolutions.com
                https://www.facebook.com/BajaOpenSolutions
                Quieres aprender PfSense, visita mi canal de youtube:
                https://www.youtube.com/c/PedroMorenoBOS

                A 1 Reply Last reply Reply Quote 1
                • A
                  arymec
                  last edited by arymec

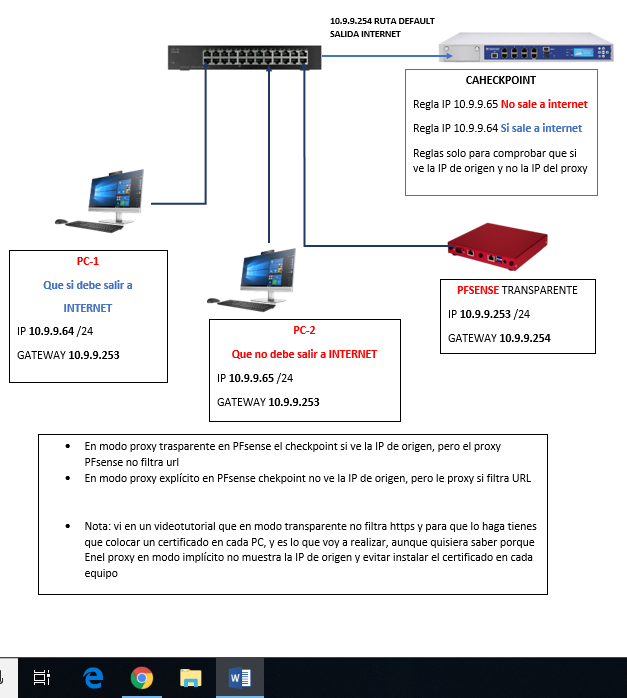

                  Así es mi entorno y situación después de las recomendaciones, recordando que lo que se pretende es que el checkpoint filtre por aplicación a ciertas IP de ahí la importancia de identificar la IP de origen
                  0_1540419989636_2018-10-24 17_25_45-.png

                  1 Reply Last reply Reply Quote 0
                  • J
                    j.sejo1
                    last edited by

                    Adicional al parámetro: X-Forwarded Header Mode

                    Solo se me ocurre deshabilitar el nat de salida. (natout)

                    Para ver si con eso el parametro X-Forwarded Header Mode si te hace caso.

                    Saludos.

                    Pfsense - Bacula - NagiosZabbix - Zimbra - AlienVault
                    Hardening Linux
                    Telegram: @vtlbackupbacula
                    http://www.smartitbc.com/en/contact.html

                    1 Reply Last reply Reply Quote 0
                    • A
                      arymec @periko
                      last edited by

                      @periko Muchas gracias por la pauta, quedo listo, tenias razón, lo puse como gateway de las PC y el trafico es visualizado con la dirección IP de origen

                      1 Reply Last reply Reply Quote 1
                      • J
                        j.sejo1
                        last edited by

                        Fuera de tópico. Que utilizaste para realzar el gráfico?
                        Gracias.

                        Pfsense - Bacula - NagiosZabbix - Zimbra - AlienVault
                        Hardening Linux
                        Telegram: @vtlbackupbacula
                        http://www.smartitbc.com/en/contact.html

                        A 1 Reply Last reply Reply Quote 0
                        • A
                          arymec @j.sejo1
                          last edited by

                          @j-sejo1 office 2016, descargue las imagenes y les elimine el fondo jejeje, muy rudimentario pero practico.

                          1 Reply Last reply Reply Quote 0
