OpenVPN microtic - pfsense. Не видна сеть.



  • Здравствуйте, уважаемые!
    Помогите пожалуйста разобраться с настройкой openvpn. Изначально я всё сделал вот по этой инструкции https://blog.itspec.ua/2019/01/16/nastrojjka-site-to-site-pfsense-i-mikrotik-obedinjaem-ofisy-ili-udalennye-seti/
    Pfsense (2.0.1) выступает в качестве сервера, microtic в качестве клиента. Само соединение openvpn работает, но пинги из сети pf в сторону mk не идут. В обратную сторону идут и с самого микротика и с компов за ним.
    Сетка за pf 192.168.1.0/24
    Сетка за mk 192.168.3.0/24

    Вот немного картинок:
    https://cloud.mail.ru/public/CKWf/5eTBBUv2k
    https://cloud.mail.ru/public/5SpF/FKdr934rx
    https://cloud.mail.ru/public/7YtC/TPkcB98kP
    https://cloud.mail.ru/public/ENkd/BK6Bp3chz
    https://cloud.mail.ru/public/Hxwk/NQSVFQpHT

    |конфиг микротика| [admin@MikroTik] > /export hide-sensitive

    aug/15/2019 01:40:42 by RouterOS 6.45.3

    software id = MEMH-FLE8

    model = RB952Ui-5ac2nD

    serial number = 924909AF****

    /interface bridge
    add admin-mac=B8:69:F4:::** auto-mac=no comment=defconf name=bridge
    /interface ethernet
    set [ find default-name=ether1 ] advertise=10M-half,10M-full,100M-half,100M-full,1000M-half,1000M-full
    set [ find default-name=ether2 ] advertise=10M-half,10M-full,100M-half,100M-full,1000M-half,1000M-full name=
    ether2-master
    set [ find default-name=ether3 ] advertise=10M-half,10M-full,100M-half,100M-full,1000M-half,1000M-full
    set [ find default-name=ether4 ] advertise=10M-half,10M-full,100M-half,100M-full,1000M-half,1000M-full
    set [ find default-name=ether5 ] advertise=10M-half,10M-full,100M-half,100M-full,1000M-half,1000M-full
    /interface wireless
    set [ find default-name=wlan1 ] band=2ghz-b/g/n channel-width=20/40mhz-Ce country=russia3 disabled=no distance=
    indoors frequency=auto mode=ap-bridge ssid=*** wireless-protocol=802.11
    set [ find default-name=wlan2 ] band=5ghz-a/n/ac channel-width=20/40/80mhz-Ceee country=russia3 disabled=no
    distance=indoors frequency=auto mode=ap-bridge ssid=*** wireless-protocol=802.11
    /interface ovpn-client
    add certificate=client_cert.crt_0 cipher=aes256 connect-to=xx.xx.xx.xx mac-address=02:02:E5:::** name=
    ovpn_*** port=1195 user=any
    /interface list
    add comment=defconf name=WAN
    add comment=defconf name=LAN
    add exclude=dynamic name=discover
    add name=mactel
    add name=mac-winbox
    /interface wireless security-profiles
    set [ find default=yes ] authentication-types=wpa-psk,wpa2-psk mode=dynamic-keys supplicant-identity=MikroTik
    add authentication-types=wpa-psk,wpa2-psk mode=dynamic-keys name=profile supplicant-identity=MikroTik
    /interface wireless
    add disabled=no mac-address=BA:69:F4:::** master-interface=wlan2 name=wlan3 security-profile=profile ssid=\


    add disabled=no mac-address=BA:69:F4:::** master-interface=wlan1 name=wlan4 security-profile=profile ssid=\


    /ip hotspot profile
    set [ find default=yes ] html-directory=flash/hotspot
    /ip pool
    add name=dhcp ranges=192.168.3.10-192.168.3.90
    /ip dhcp-server
    add address-pool=dhcp disabled=no interface=bridge name=defconf
    /interface bridge filter
    add action=drop chain=forward in-interface=wlan3
    add action=drop chain=forward out-interface=wlan3
    add action=drop chain=forward in-interface=wlan4
    add action=drop chain=forward out-interface=wlan4
    /interface bridge port
    add bridge=bridge comment=defconf interface=ether2-master
    add bridge=bridge comment=defconf interface=wlan1
    add bridge=bridge comment=defconf interface=wlan2
    add bridge=bridge interface=ether3
    add bridge=bridge interface=ether4
    add bridge=bridge interface=ether5
    add bridge=bridge interface=wlan3
    add bridge=bridge interface=wlan4
    /ip neighbor discovery-settings
    set discover-interface-list=discover
    /interface list member
    add comment=defconf interface=bridge list=LAN
    add comment=defconf interface=ether1 list=WAN
    add interface=wlan1 list=discover
    add interface=wlan2 list=discover
    add interface=ether2-master list=discover
    add interface=ether3 list=discover
    add interface=ether4 list=discover
    add interface=ether5 list=discover
    add interface=bridge list=discover
    add interface=bridge list=mactel
    add interface=bridge list=mac-winbox
    /ip address
    add address=192.168.3.100/24 comment=defconf interface=ether2-master network=192.168.3.0
    add address=xx.xx.xx.xx/26 interface=ether1 network=xx.xx.xx.xx
    /ip dhcp-client
    add comment=defconf dhcp-options=hostname,clientid interface=ether1
    /ip dhcp-server network
    add address=192.168.3.0/24 comment=defconf gateway=192.168.3.100 netmask=24
    /ip dns
    set allow-remote-requests=yes servers=xx.xx.xx.xx,xx.xx.xx.xx
    /ip dns static
    add address=192.168.3.100 name=router.lan
    /ip firewall filter
    add action=accept chain=input comment="defconf: accept established,related,untracked" connection-state=
    established,related,untracked
    add action=drop chain=input comment="defconf: drop invalid" connection-state=invalid
    add action=accept chain=input comment="defconf: accept ICMP" protocol=icmp
    add action=drop chain=input comment="defconf: drop all not coming from LAN" in-interface-list=!LAN
    add action=accept chain=forward comment="defconf: accept in ipsec policy" ipsec-policy=in,ipsec
    add action=accept chain=forward comment="defconf: accept out ipsec policy" ipsec-policy=out,ipsec
    add action=fasttrack-connection chain=forward comment="defconf: fasttrack" connection-state=established,related
    add action=accept chain=forward comment="defconf: accept established,related, untracked" connection-state=
    established,related,untracked
    add action=drop chain=forward comment="defconf: drop invalid" connection-state=invalid
    add action=drop chain=forward comment="defconf: drop all from WAN not DSTNATed" connection-nat-state=!dstnat
    connection-state=new in-interface-list=WAN
    /ip firewall nat
    add action=masquerade chain=srcnat comment="defconf: masquerade" ipsec-policy=out,none out-interface-list=WAN
    /ip route
    add distance=1 gateway=xx.xx.xx.xx
    /system clock
    set time-zone-name=Asia/Krasnoyarsk
    /tool mac-server
    set allowed-interface-list=mactel
    /tool mac-server mac-winbox
    set allowed-interface-list=mac-winbox||



  • @rline
    Здр
    что бросается в глаза

    Сетка за pf 192.168.1.0/24
    Сетка за mk 192.168.3.0/24

    При этом в настройках OpenVpn сервера Вы указываете , что Local network - это 192.168.3.0/24
    И микротику в настройках Вы таким образом передаете неверный маршрут

    При этом по Вашей ссылке несколько все по-другому .

    Удаленная сеть 192.168.150.0/24 -> (pfSense 1.1.1.1) -> Интернет <- (2.2.2.2 MikroTik) <- 192.168.20.0/24
    и чуть дальше

    IPv4 Tunnel Network: 10.30.30.0/29
    IPv4 Local Network/s: 192.168.150.0/24 - этот маршрут передается для Микротика
    IPv4 Remote Network/s: 192.168.20.0/24 - этот маршрут попадает в таблицу маршрутизации PF

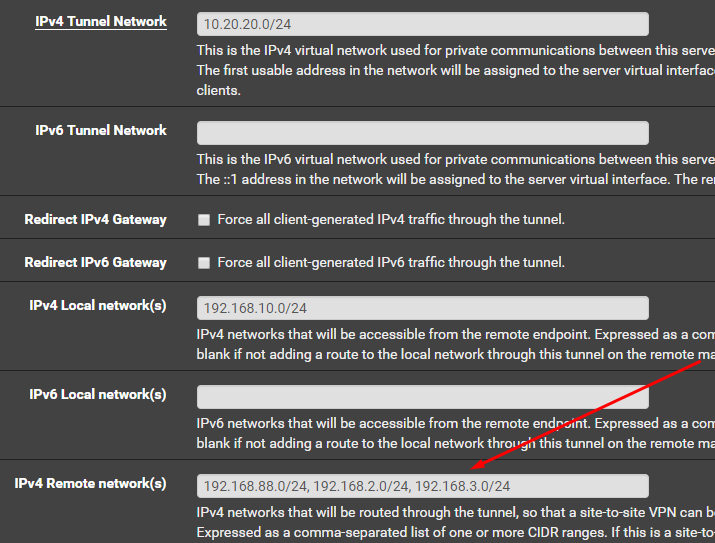

  • @rline Вот так попробуй
    В Client Specific Overrides
    Это можешь не писать push "redirect-gateway autolocal"
    И обнови pfsense



  • @Konstanti Ну то что по ссылке это просто пример, у меня сетки немного другие



  • @rline При чем тут сетки в примере ?
    Обратите внимание по ссылке , что такое
    Local networks и remote networks
    У Вас настроено немного не так

    IPv4 Local Network/s: 192.168.3.0/24 - этот маршрут передается для Микротика



  • Простите, я тормоз. Вместо Peer to Peer (ssl/tls) у меня было выбрано Remote Access (ssl/tls) и соответственно не было в настройках поля Remote network. Сейчас поменял настройки, выглядит это так: https://cloud.mail.ru/public/4tQH/o4RqGhALc но увы пинг с pf до mk так и не идёт.
    Значит я упустил что-то ещё. Подскажите что ещё модно проверить в настройках.



  • @rline Заполните поле Local Network 192.168.1.0/24 и будет Вам счастье

    Вот это смысла заполнять нет

    4. VPN -> OpenVPN -> Client Specific Overrides

    После установления соединения проверьте таблицы маршрутизации с обеих сторон
    PF должен знать о 3.0/24 , а Микротик о 1.0/24



  • @Konstanti said in OpenVPN microtic - pfsense. Не видна сеть.:

    Вот это смысла заполнять нет
    4. VPN -> OpenVPN -> Client Specific Overrides

    Хм. По идее для site-to-site это необходимо.
    Route\оно же - IPv4 Remote network(s) в настройках сервера сообщает серверу, что есть маршрут в сеть за клиентом,
    А именно iroute\оно же - IPv4 Remote Network/s в Client Specific Overrides
    как раз говорит серверу, за каким конкретно клиентом (даже если клиент единственный) эта сеть находится.



  • @Konstanti said in OpenVPN microtic - pfsense. Не видна сеть.:

    @rline Заполните поле Local Network 192.168.1.0/24 и будет Вам счастье

    Вот это смысла заполнять нет

    4. VPN -> OpenVPN -> Client Specific Overrides

    Еще и как есть

    @rline
    Картинки выкладывайте здесь. Не надо их в облака совать.



  • Сейчас этот раздел у меня выглядит так:
    Но пинги так и не идут. Может стоит микротик копать, а не pf?



  • @rline
    Таблицы маршрутизации проверили ????
    Есть нужные маршруты с обеих сторон туннеля после установления соединения ???
    Знает Микротик , что маршрут к 1.0/24 идет через OPenvpn ??
    Знает PF , что маршрут к 3.0/24 идет через Openvpn ?
    Если тут все нормально , и маршруты присутствуют , рекомендую запустить tcpdump на openvpn интерфейсе pf для анализа



  • Добрый

    @rline

    Не в тему, но.
    А какая версия пф у вас?



  • @werter said in OpenVPN microtic - pfsense. Не видна сеть.:

    А какая версия пф у вас?

    Вспоминается необходимость разрешающего правила на LAN для удаленной сети, необходимого в старых версиях pf.
    @werter , вероятно это имеется в виду?



  • @pigbrother
    Я это правило и в latest stable добавляю на всякий )

    Похоже ,что у ТС пф оч старый (



  • @werter said in OpenVPN microtic - pfsense. Не видна сеть.:

    Похоже ,что у ТС пф оч старый (

    Угу 2.0.1

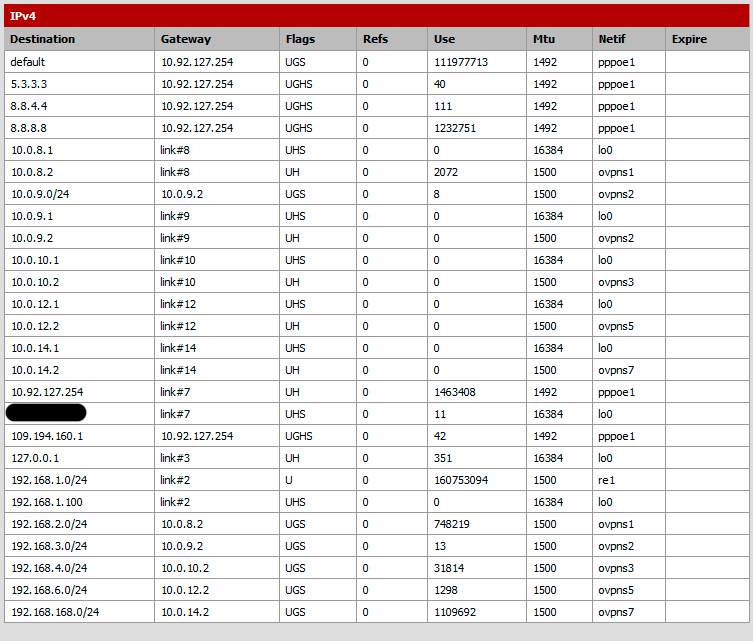

    вот таблица маршрутизации pf, до микротика пока добраться не могу, завтра выложу.



  • @rline
    Те получается , что маршрут до 3.0/24 в таблице существует
    И через него было отправлено n-ое (13) кол-во пакетов
    надо теперь смотреть таблицу маршрутизации Микротика , все ли там в порядке
    Скажите , pf пингует 10.0.9.2 ?



  • @Konstanti said in OpenVPN microtic - pfsense. Не видна сеть.:

    Скажите , pf пингует 10.0.9.2 ?

    Не пингует. Я так понимаю надо микротик крутить, а не pf?



  • @rline попробуйте для начала включить tcpdump на ovpns2 интерфейсе и посмотреть уходят ли пакеты в сторону 10.0.9.2.
    Как пингуете 10.0.9.2 ?
    С любого хоста 1.0/24 или из WebGUI PFSense ?



  • @rline said in OpenVPN microtic - pfsense. Не видна сеть.:

    Не пингует. Я так понимаю надо микротик крутить, а не pf?

    Использую Микротики с PF давно и плодотворно.
    Никаких настроек на них, кроме поднятия клиента OpenVPN не делал.
    Одно но. Версии RouterOS у меня младше, возможно в 6.4.х что-то изменилось.

    Попробуйте на LAN первым правилом создать
    IPv4 * LAN net * 192.168.3.0/24 * * none



  • @Konstanti said in OpenVPN microtic - pfsense. Не видна сеть.:

    Как пингуете 10.0.9.2 ?
    С любого хоста 1.0/24 или из WebGUI PFSense ?

    Попробовал и с хоста и через gui результат одинаков.

    @Konstanti said in OpenVPN microtic - pfsense. Не видна сеть.:

    попробуйте для начала включить tcpdump на ovpns2 интерфейсе и посмотреть уходят ли пакеты в сторону 10.0.9.2.

    Подскажите как это сделать?

    @pigbrother said in OpenVPN microtic - pfsense. Не видна сеть.:

    Попробуйте на LAN первым правилом создать
    IPv4 * LAN net * 192.168.3.0/24 * * none

    Если я правильно понял это вот такое правило?
    Результатов оно не дало.

    Вот так выглядят маршруты на mk



  • @rline как-то странно у Вас в микротике выглядит таблица маршрутизации

    Обратите внимание (вчера была картинка) , таблица маршрутизации PF
    10.0.9.1 /10.0.9.2 (адреса туннеля)
    а у Вас на микротике
    10.0.9.6/10.0.9.5 (адреса туннеля)
    откуда взялись эти адреса ???

    поменяйте в настройках туннеля маску подсети на 10.0.9.0/30 вместо 10.0.9.0/24



  • @Konstanti said in OpenVPN microtic - pfsense. Не видна сеть.:

    откуда взялись эти адреса ???

    Это хороший вопрос. Не помню чтобы на микротике я вручную эти адреса прописывал.

    Не знаю даст это что-нибудь или нет, но с хостов за pf я пингую 10.0.9.1 и 10.0.9.6 и с хостов за mk то же самое.

    @Konstanti said in OpenVPN microtic - pfsense. Не видна сеть.:

    поменяйте в настройках туннеля маску подсети на 10.0.9.0/30 вместо 10.0.9.0/24

    Поменял. Ничего не дало.



  • @rline Посмотрите таблицы маршрутизации на обоих устройствах
    и проверьте , что сейчас со стороны pf адрес туннеля 10.0.9.1 , а со стороны микротик 10.0.9.2
    Должно быть так
    Вы в 2-х местах поменяли настройки ?
    у Вас же эти настройки продублированы в основных и в настройках клиента

    я бы , на Вашем месте , попробовал заблокировать настройки "client specific override" и проверить , как будут выглядеть таблицы маршрутизации устройств

    отметьте раздел Disable this ovveride

    или очистите поле tunnel network в "client specific override". Я подозреваю , что проблема с адресами именно из-за этого.



  • @Konstanti Сначала полностью отключил client specific override, а затем включил, но убрал подсеть 10,0,9,0 это ничего не поменяло

    @Konstanti said in OpenVPN microtic - pfsense. Не видна сеть.:

    проверьте , что сейчас со стороны pf адрес туннеля 10.0.9.1 , а со стороны микротик 10.0.9.2

    а как это проверить?



  • @rline
    Это видно по таблицам маршрутизации
    Должно быть 10.0.9.1 и 10.0.9.2 - соответственно

    как тут



    только 10.0.9.0/24 должно поменяться на 10.0.9.0/30



  • @rline said in OpenVPN microtic - pfsense. Не видна сеть.:

    Если я правильно понял это вот такое правило?

    IPv4 * LAN net * 192.168.3.0/24 * * none
    Ошиблись. Вместо TCP поставьте ANY.
    И Source - LAN net.

    Нет ли на ПК за МТ включенных брандмауэров?



  • @pigbrother

    @pigbrother said in OpenVPN microtic - pfsense. Не видна сеть.:

    Нет ли на ПК за МТ включенных брандмауэров?

    Нет, всё отключено

    @pigbrother said in OpenVPN microtic - pfsense. Не видна сеть.:

    IPv4 * LAN net * 192.168.3.0/24 * * none
    Ошиблись. Вместо TCP поставьте ANY.
    И Source - LAN net.

    Так вроде бы нижнее правило более широкое. Есть ли смысл в вот таком отдельном правиле?

    @Konstanti said in OpenVPN microtic - pfsense. Не видна сеть.:

    Должно быть 10.0.9.1 и 10.0.9.2 - соответственно

    Простите, я не очень понял. Если 10.0.9.5 неправильный адрес, то почему тогда пинги с мк на pf спокойно ходят?
    Если всё-таки 10.0.9.5 придётся поменять на 10.0.9.2, то как это сделать? Ведь этот адрес динамически создаётся.



  • Товарищи, мне интуиция тут подсказывает, что дело не в pf а в микротике. Может я правила как-то не так настроил? Взгляните пожалуйста.



  • @rline said in OpenVPN microtic - pfsense. Не видна сеть.:

    Может я правила как-то не так настроил? Взгляните пожалуйста.

    Навскидку. Входящее правило в firewall для для ovpn-клиента не нужно. Вы его создвали сами?



  • @pigbrother said in OpenVPN microtic - pfsense. Не видна сеть.:

    Входящее правило в firewall для для ovpn-клиента не нужно. Вы его создвали сами?

    Да, я его сам создал. Оно ни на что не повлияло, сейчас его отключил.



  • @rline когда-то, еще до обновления форума? ЕМНИП, приводил примеры конфигов\настроек для связки MT+PF.
    Вот:
    https://forum.netgate.com/topic/120219/openvpn-pfsense-и-mikrotik/8
    У меня так работают несколько филиалов, но пример для одного.



  • @rline said in OpenVPN microtic - pfsense. Не видна сеть.:

    Простите, я не очень понял. Если 10.0.9.5 неправильный адрес, то почему тогда пинги с мк на pf спокойно ходят?
    Если всё-таки 10.0.9.5 придётся поменять на 10.0.9.2, то как это сделать? Ведь этот адрес динамически создаётся.

    У вас старый pfSense, в нем по умолчанию в OpenVPN topology net30, поэтому народ не понимает. Можно в Advanced настройках сервера прописать 'topology subnet'. Хотя сущностно это вряд ли что-то изменит, но людям ваш сетап станет как бы понятнее)


Log in to reply
