    Направить траффик определённой подсети через OpenVPN

    Russian
    2
    11
    66
    Loading More Posts
    • Oldest to Newest
    • Newest to Oldest
    • Most Votes
    Reply
    • Reply as topic
    Log in to reply
    This topic has been deleted. Only users with topic management privileges can see it.
    • M
      MythOfTheLight last edited by

      Сеть построена на коммутаторах с pfSense 2.4.5_1 x64
      Во всех зданиях фиксированный белый IP адрес (WAN DHCP)

      На pfsense 1 поднято два VPN сервера:

      • Server mode = Peer-to-Peer (SSL/TLS) на порту 1194 с параметрами
        IPv4 Tunnel Network = 10.10.10.0/24
        IPv4 Local network(s) = 192.168.114.0/24
        IPv4 Remote network(s) = 192.168.11.0/24, 192.168.12.0/24, 192.168.21.0/24, 192.168.22.0/24
        Для каждого клиента на вкладке Client specific overrides прописан
        Advanced = iroute 192.168.11.0 255.255.255.0

      • Server mode = Remote Access (SSL/TLS + User Auth) на 1195 порту с параметрами
        IPv4 Tunnel Network = 10.61.0.0/24
        Redirect IPv4 Gateway = Force all client-generated IPv4 traffic through the tunnel.
        Inter-client communication = Allow communication between clients connected to this server

      На всех остальных pfsense 2-5 настроен VPN клиент:

      • Peer-to-Peer (SSL/TLS)
        IPv4 Tunnel Network = 10.10.10.0/24
        IPv4 Remote network(s) = 192.168.11.0/24, 192.168.12.0/24, 192.168.21.0/24, 192.168.22.0/24, 192.168.114.0/24, 10.61.0.0/24 - без собственной подсети

      В результате трафик ходит полностью между всеми зданиями, и между мобильными клиентами (по виртуальным адресам)

      Каждый pfSense имеет WAN2 интерфейс с настроенным статическим адресом (физически в ЦОД) и имеет запись в System -> Routing -> Static Routes

      • Destination network = 172.16.0.0/16
        Gateway = WAN2_DHCP - 172.16.1.2 (до 6 соответственно)

      Структура отражена на схеме
      Схема VPN 1.jpg

      Все мобильные клиенты имеют доступ к серверу в ЦОДе, т.к. весь их траффик идёт через pfsense 1. Все остальные клиенты имеют доступ к серверу в ЦОДе через WAN2 своего pfsense.

      Появилась необходимость избавиться от WAN2 интерфейсов на всех точках, кроме pfsense 1, и пустить траффик до ЦОДа через OpenVPN соединение.

      • при изменении в конфиге VPN SERVER pfsense 1 в поле
        IPv4 Local network(s) = 192.168.114.0/24, 172.16.0.0/16
        а в конфиге VPN Client pfsense 2-5 в поле
        IPv4 Remote network(s) =192.168.11.0/24, 192.168.12.0/24, 192.168.21.0/24, 192.168.22.0/24, 192.168.114.0/24, 10.61.0.0/24, 172.16.0.0/16

      Команда traceroute с самого pfsense 2 выдаёт результат

      • 1 10.10.10.1 1.750 ms 1.052 ms 1.019 ms
      • 2 172.16.1.2 1.441 ms 1.221 ms 1.262 ms
      • 3 * * *
      • 4 11.0.0.1 2.322 ms 2.183 ms 2.147 ms
      • 5 172.16.1.1 2.378 ms 2.475 ms 2.492 ms

      При этом с клиентов доступа к сети нет (WAN 2 отключен, статический маршрут отключен). Какие дополнительно требуются настройки, чтоб была видимость сети с клиентов?

      werter 1 Reply Last reply Reply Quote 0
      • werter
        werter @MythOfTheLight last edited by werter

        Добрый.
        @mythofthelight

        2021-02-19 14_24_00-Направить траффик определённой подсети через OpenVPN _ Netgate Forum - Vivaldi.png

        Появилась необходимость избавиться от WAN2 интерфейсов на всех точках, кроме pfsense 1, и пустить траффик до ЦОДа через OpenVPN соединение.

        Вы ВЕСЬ траффик хотите в туннель завернуть?

        Каждый pfSense имеет WAN2 интерфейс с настроенным статическим адресом
        (физически в ЦОД) и имеет запись в System -> Routing -> Static Routes

        Если ВАН единственный, то по-дефолту в него уходит ВЕСЬ трафик.
        Вам же достаточно правила fw на ЛАН, где в src - LAN net, dst - 172.16.0.0/16 и ЯВНО gw - 172.16.1.2
        И поставить его выше всех.
        Не надо руками роут добавлять.

        При этом с клиентов доступа к сети нет (WAN 2 отключен, статический маршрут отключен). Какие дополнительно требуются настройки, чтоб была видимость сети с клиентов?

        Овпн 146% МЕДЛЕННЕЕ вашего ВАН2. Если нет необходимости, но пользуйте ВАН2.
        Овпн оставьте для внешних клиентов.

        M 1 Reply Last reply Reply Quote 0
        • M
          MythOfTheLight @werter last edited by

          @werter 13c858fd-270b-415d-bdfd-73c63768801a-image.png

          Для каждого адреса прописан iroute (по сертификату), трафик между всеми зданиями ходит успешно (включая OpenVPN Client под Windows)

          Трафик в ВПН нужно пустить не только для имеющихся собственных подсетей за другими pfsense, но и трафик в сетку 172.16.0.0/16 за вторым WAN интерфейсом головного адреса.

          Если пустить ВЕСЬ траффик в VPN соединение

          • тогда всё работает, но тогда весь трафик клиентов идёт в головное здание и нагружает 70 мбит канала, хотя у каждого 50 мбит свой канал.
          werter 2 Replies Last reply Reply Quote 0
          • werter
            werter @MythOfTheLight last edited by werter

            @mythofthelight

            Чем не вариант со схемой ВАН2? Это дорого?

            Овпн 146% МЕДЛЕННЕЕ вашего ВАН2. Если нет необходимости, но пользуйте ВАН2.
            Овпн оставьте для внешних клиентов.

            1 Reply Last reply Reply Quote 0
            • werter
              werter @MythOfTheLight last edited by werter

              @mythofthelight

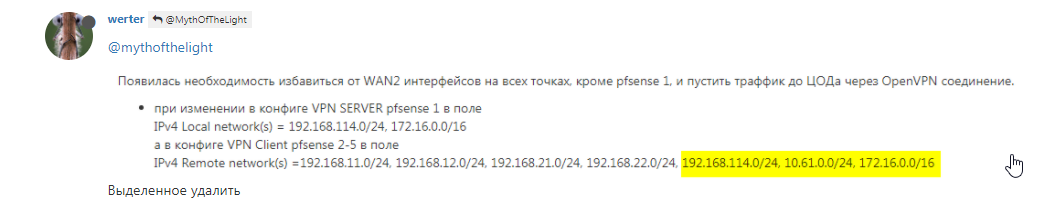

              2021-02-19 14_59_12-Направить траффик определённой подсети через OpenVPN _ Netgate Forum - Vivaldi.png
              Выделенное удалить

              И почему в Remote network так мало сетей? На вашем скрине CSC Overrides их гораздо больше.
              Remote networks = CSC Overrides по кол-ву

              M 2 Replies Last reply Reply Quote 0
              • M
                MythOfTheLight @werter last edited by

                @werter Схема VPN 1.jpg
                надо грубо говоря такую схему - трафик в ЦОД через openvpn головного здания.
                Стоимость подключения слишком высокая, чтоб содержать такую прорву зданий, при этом нагрузки достаточно и одного канала из головного здания.

                werter 1 Reply Last reply Reply Quote 0
                • M
                  MythOfTheLight @werter last edited by

                  @werter я пример привёл, все 18 сетей замучался бы расписывать. Если удалить 31a43edf-733f-4959-9694-752db9534675-image.png
                  то не будет связи с клиентов филиалов и клиентов мобильных. Без 192.168.114.0/24 у клиентов - вообще трафик не идёт в головное здание, без 172 подсети в списке - traceroute вообще не едет в сторону WAN2 Головного здания даже с самого pfsense

                  werter 1 Reply Last reply Reply Quote 0
                  • werter
                    werter @MythOfTheLight last edited by werter

                    @mythofthelight
                    Ок.

                    Удаляйте то, что выделил до этого.

                    Удалите роуты, к-ые РУКАМИ добавляли:

                    Каждый pfSense имеет WAN2 интерфейс с настроенным статическим адресом (физически в ЦОД) и имеет запись в System -> Routing -> Static Routes

                    Исправьте то, что написал выше про Remote networks = CSC Overrides

                    1 Reply Last reply Reply Quote 0
                    • werter
                      werter @MythOfTheLight last edited by werter

                      @mythofthelight said in Направить траффик определённой подсети через OpenVPN:

                      то не будет связи с клиентов филиалов и клиентов мобильных. Без 192.168.114.0/24 у клиентов - вообще трафик не идёт в головное здание, без 172 подсети в списке - traceroute вообще не едет в сторону WAN2 Головного здания даже с самого pfsense

                      Мил человек, НЕЛЬЗЯ иметь одинаковые значения в Локал и Ремоут.
                      У вас не с этим проблема.
                      Описал в предыдущем посте КАК.

                      1 Reply Last reply Reply Quote 0
                      • werter
                        werter last edited by

                        @MythOfTheLight

                        И да 172.16.0.0/12
                        Если уж по-классике.

                        M 1 Reply Last reply Reply Quote 0
                        • M
                          MythOfTheLight @werter last edited by

                          @werter благодарю, в воскресенье попробую перенастроить всю сеточку по описанной схеме - проверю что получится.

                          1 Reply Last reply Reply Quote 0
