Problemas com acesso pfsense.



  • Boa tarde. estou tendo problemas com a minha rede. O esquema é o seguinte:

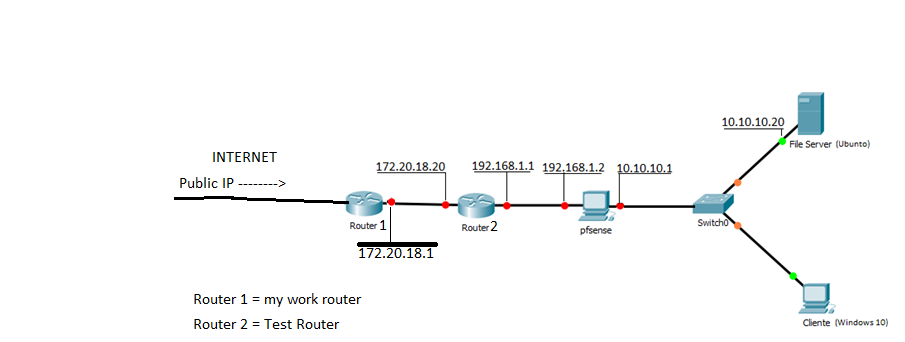

    Estou testar os recursos do pfsense, como os bloqueios e essas coisas. O meu chefe me disse para usar um roteador de teste (Router 2) para criar uma sub-rede para não interferir a rede de trabalho (172.20.18.0/24). A rede criada foi 192.168.1.0/24 e configurei o endereçamento estático no roteador e atribuí os endereços as interfaces do roteador 2 mostrados na figura acima.

    No começo eu não tinha internet porque precisava fazer o nat no roteador de teste. Eu fiz isso e funcionou porque consegui acessar a internet no roteador de teste. depois eu liguei o pfsense e o configurei com os endereços mostrados na figura: WAN (192.168.1.2) LAN (10.10.10.1). Agora meu PC está conectado à rede 10.10.10.0/24. (DHCP). Eu ainda tenho acesso à internet. Eu criei um servidor samba no ubunto para compartilhar arquivos (MOSTRADO NA FIGURA ACIMA). Funciona. Dentro da rede 10.10.10.0/24 tudo bem. O problema aparece quando tento acessar o servidor quando estou na rede (172.20.18.0/24). Eu não posso. Se eu estiver dentro da rede 10.10.10.0/24, posso fazer ping para fora do pfsense, por exemplo, para uma máquina na rede 172.20.18.0/24. Mas se estou dentro da rede 172.20.18.0/24 não consigo pingar a rede 10.10.10.0/24, nem no endereço da WAN do pfsense (192.168.1.2).
    Já desativei as opções de bloqueio em "redes reservadas" na interface WAN do pfsense. Eu também criei uma regra para permitir que o pfsense faça ping. Já fiz o diagnóstico para saber se o ping está chegando na interface WAN do pfsense.

    aqui estão as rotas do router 2

    Para permitir ping na WAN do pfsense criei a seguinte regra na interface WAN:
    Action: allow
    Interface: WAN
    Address Family: IPv4
    Protocol: ICMP
    ICMP subtypes: any
    source. any
    destination: WAN net

    o que mais tenho que fazer ?
