Rota entre redes locais no mesmo Firewall



  • Ola a todos estou tento um problema em acesso entre redes diferentes Locais no mesmo Pfsense.

    Tenho um Topologia assim

    Meu Apliance e um Netgate XG-7100

    Estou rodando a Versão 2.4.5-RELEASE-p1

    Tenho 2 conexões wan com operadoras diferentes para balance e fail over

    Na eth0 Link Dados Operado XXX

    Na eth1 Link Dados Operadora YYY

    Nas conexões locais tenho 3 Redes diferentes cada uma tem acesso a uma localidade na minha rede interna mais locais diferentes da minha estrutura

    Na eth2 Rede Local ADM= IP- 10.10.x.x/16 onde tenho meus servidores e estrutura de tora rede administrativa onde tenho um servidor DHCP habilitado que distribui ip para toda rede ADM

    Na eth3 Rede Local Garagem= IP- 10.20.x.x/16 onde tenho alguns usuários que acessam apenas a rede interna deles com DHCP apenas liberado para usuários cadastrados os MACs no Firewall

    Na eth4 Rede Local Estacoes= IP - 10.30.x.x/16 onde vou iniciar uma rede com câmeras ap e algumas estacoes de trabalho

    bom entre todas as redes consigo acessar o Gateway de cada uma exemplo uma maquina que esta na rede 10.10.100.45 pinga o Gateway da rede 10.30.x.x que e o IP 10.30.0.1 que e o firewall mais não consigo pingar exemplo uma câmera que esta nessa mesma rede exemplo rede 10.10.100.45 não pinga a câmera que esta na na rede Estacoes com o ip 10.30.10.1 ja testei criando regras no firewall liberando todas as portas mais nada de funciona preciso que todas as redes se enxerguem para poder fazer um gerenciamento da rede ADM e alguns serviços que estão na rede 10.10.x.x seja acessados pelas demais redes

    Será que alguém ja passou por isso e poderia dar uma ajuda?



  • Como estao as regras no Firewall ?



  • Apos os teste que tinha efetuado liberando tudo neste momento estou com regra apenas liberando a internet para as redes



  • Você tem q liberar na origem.... se quiser pingar a LAN 2 a partir da LAN1, vc deve liberar o ICMP da LAN1 NET para a LAN2 NET



  • @ismarcs said in Rota entre redes locais no mesmo Firewall:

    IC

    Tentei esta regra e também não funcionou


    Liberei

    Dispositivos
    PoxNET = Link Dados eth0
    Rede local = Rede admnistrativa IP = 10.10.x.x/16
    Algar = Link DAdos eth1
    URBES = Rede sem DHCP IP = 10.20.x.x/16
    InternetBRT= Rede nova cameras IP= 10.30.x.x/16

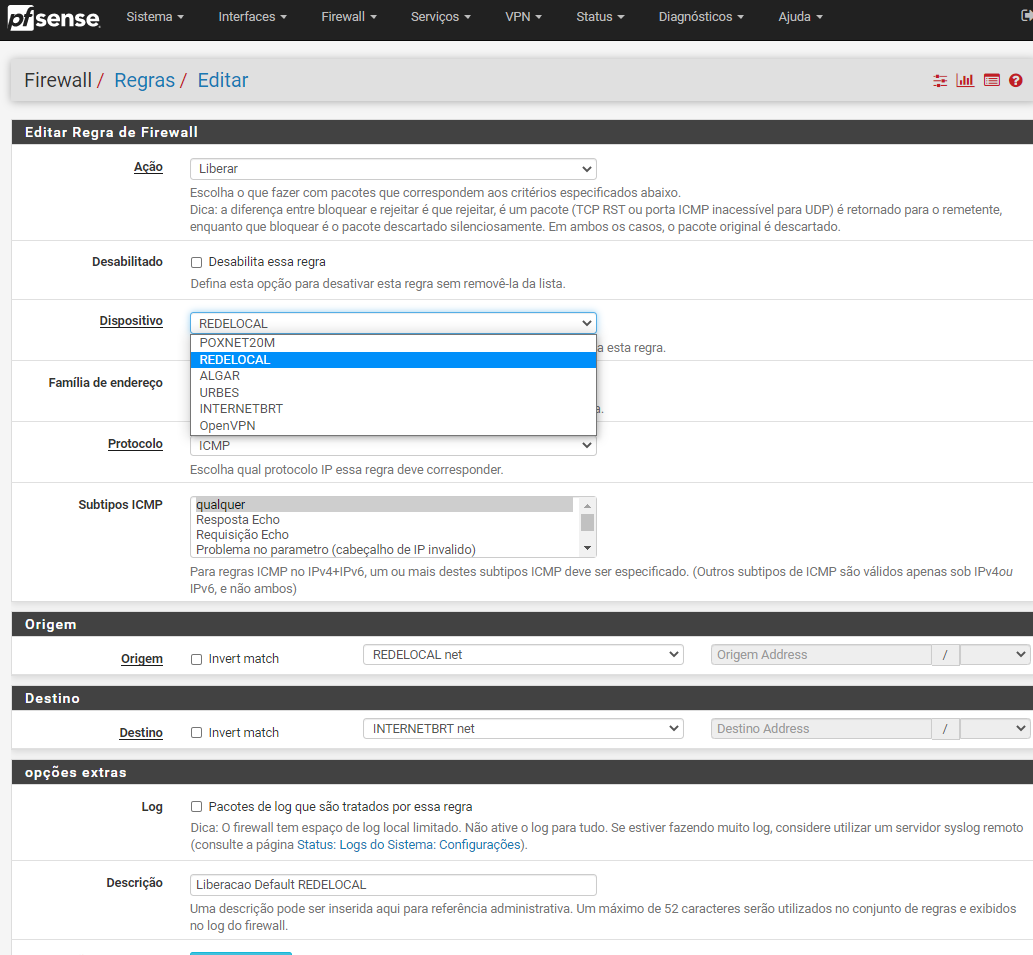

    Liberei o ICMP da rede Local = REDELOCAL com origem REDELOCAL net para destino INTERNETBRT net mesmo apos esta regra nao funcionou

    Estou na Rede ADM sobre o ip 10.10.100.45 e consigo chegar ate o Gateway da rede Internet BRT pingando o ip 10.30.0.1 mais para dentro da rede mesmo liberando o ICMP nao consigo pingar
